استارترها از جمله تجهیزات برقی هستند که برای روشنایی لامپ های مهتابی و برخی لامپ های فلورسنت و گازی به کار می روند. اما نحوه کار استارترها بسیار پیچیده است. برای روشنایی این لامپ های خاص وجود این قطعات کوچک ضروری است. در این مقاله نحوه کار استارتر را با هم بررسی می کنیم
نحوه کار استارتر چگونه است ؟
لامپ های فلورسنت در میان سیستم های روشنایی که در سراسر دنیا استفاده می شود جزء پرطرفدارترین ها هستند.لامپ های فلورسنت با بخار جیوه پر شده اند. این لامپ ها از شارژ الکتریکی برای برانگیخته کردن اتم های جیوه با هدف تولید اشعه ماوراء بنفش استفاده می کنند. نحوه کار استارتر به این گونه است که در مدار روشنایی مهتابی استفاده می شود تا یک جریان اولیه ای را برای فیلامنت های مهتابی فراهم می کند. برای اینکه دقیقا بدانیم نحوه کار استارتر چگونه است و این نجهیزات برقی چگونه در مدار لامپ استفاده می شود. به مدار زیر دقت کنید
نحوه کار استارتر و ساختار آن
هنگامی که سوئیچ فشار داده می شود، جریان در ابتدا نمی تواند از مهتابی عبور کند، زیرا گاز درون آن یونیزه نمی شود و در نتیجه مدار مهتابی به عنوان یک مدار باز عمل می کند. هنگامی که گاز یونیزه می شود یک مسیر را برای عبور جریان باز کرده و آن را هدایت می کند. برای اینکه گاز یونیزه شود، به یک جریان اولیه نیاز داریم. این جریان اولیه باید از فیلامنت لامپ مهتابی عبور کند، این کاری است که استارتر انجام می دهد. یک استارتر در ابتدا مسیری را برای کامل کردن مدار فراهم می کند. هنگامی که لامپ شروع به کار می کند، جریان درون گاز یونیزه شده و در لوله مهتابی جریان می یابد.

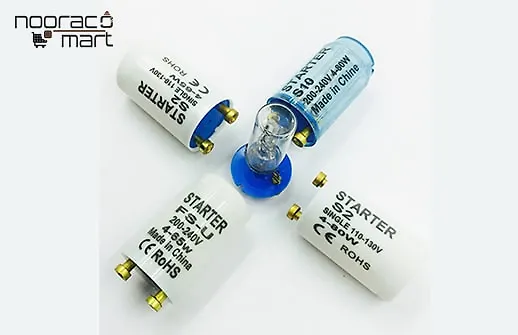

تصاویر استارت مهتابی نشان می دهد که یک استارتر به صورت موازی در لامپ فلورسنت وصل می شود. تصویر نشانگر شکل استوانه ای استارتر با دو ترمینال است. این دو ترمینال برای اتصال برق استارتر به سایر مدار استفاده می شود
نحوه کار استارتر و عناصر کلیدی آن
تصویر نشانگر محفظه ای است که از گاز پر شده و خازن استارتر را نشان می دهد. یک استارتر از یک محفظه لوله ای که با گاز پر شده و یک خازن تشکیل شده است. هر دو این ها یعنی خازن و لوله پر شده از گاز به صورت موازی به مدار وصل می شود
یک تصویر بسته از لوله پر شده از گاز، لوله شیشه ای کوچک که با آرگون یا نئون پر شده است و حاوی یک صفحه دو فلزی است. این صفحه دو فلزی قلب استارتر است. بین دو نوار تماسی نشان داده شده در عکس ، سمت چپ به نوار دو فلزی که در تصویر نشان داده شده وصل شده است.
تصویر خازن، یک خازن در تصویر نشان داده شده است. باز کردن خازن از نمای بعدی رونمایی می کند
داخل خازن را نشان می دهد.
خازن در مدار مهتابی این گونه عمل می کند
1. به منظور سرکوب تداخل فرکانس رادیویی با سایر دستگاه های الکتریکی ، صدای الکتریکی ایجاد شده توسط تخلیه در اطراف الکترودها را جذب می کند.
2. برای اطمینان از شروع کار، ولتاژ ضربه اولیه را از بالاست کاهش داده و آن را بسیار گسترده می کند.
3. با اجتناب از ایجاد قوس بین اتصالات مهتابی، عمر طولانی را تضمین می کند
نحوه کار استارتر
از این رو جریان در دو تماس از طریق گاز یونیزه جریان می یابد. گرمای تولید شده در اثر جریان صفحه دو فلزی را به سمت صفحه دیگر منبسط می کند و در عرض چند دهم ثانیه صفحه دیگر را لمس می کند. این کار دو عملکرد را انجام می دهد - اول اینکه گاز را یونیزه می کند و دوم اینکه جریان را از طریق رشته های لوله اصلی افزایش می دهد.
اکنون گاز لوله اصلی یونیزه می شود و جریان از آن عبور می کند. بنابراین صفحه دو فلزی استارت خنک می شود و دوباره شکاف بین دو تماس را باز می کند. این شکاف تا زمانی که دفعه بعدی نور لوله شروع شود باز خواهد ماند.
